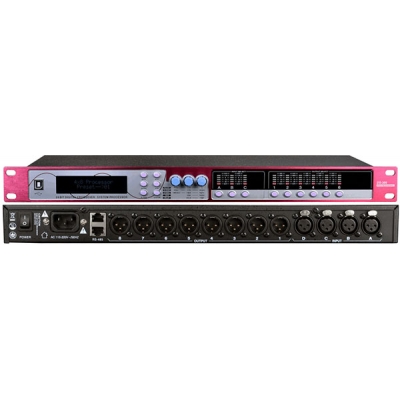

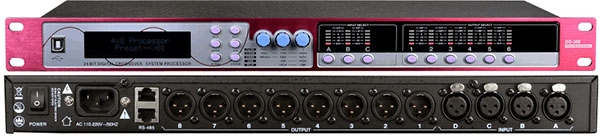

ADC-208 8进8出媒体音频矩阵处理器

描述备注

产品描述/Product Description
★8路模拟平衡输入8路模拟平衡输出，最大输入输出17d Bu（ 5.48Vrms）不失真
★输入每通道带48V幻像电源
★输入每通道带麦克风放大器，0 ~40dB增益可调，步进1dB
★立体声USB声卡功能，支持播放和录音
★USB接口，电脑软件控制和USB声卡传输功能
★ RS232接口，电脑软件控制和中控功能
★RS485接口，电脑软件控制和中控功能

详情内容

适用范围：
流动演出、体育场所、剧场、礼堂、多功能厅等高水准声音要求的场所。
产品描述/Product Description
★8路模拟平衡输入8路模拟平衡输出，最大输入输出17d Bu（ 5.48Vrms）不失真
★输入每通道带48V幻像电源
★输入每通道带麦克风放大器，0 ~40dB增益可调，步进1dB
★立体声USB声卡功能，支持播放和录音
★USB接口，电脑软件控制和USB声卡传输功能
★ RS232接口，电脑软件控制和中控功能
★RS485接口，电脑软件控制和中控功能
★ 网络接口，电脑软件控制和中控功能，通过网络连接可同时管理多设备
★外置8路GPIO接口
★液晶屏，支持配置设备名称、设备预设、设备IP、输入音量、输出音量、输入模式、
设备版本查看等功能
★ DSP功能有，AFC（反馈抑制）、AEC（回声消除）、ANC（噪声消除）、AGC（自动增益）
AUTO MIX（自动混音）、 MATRIX MIX（矩阵混音）、噪声门、 PEQ（参量均衡器）、延时
器、 FIR滤波器、高低通分频、压缩器、限幅器
★输入15段PEQ ，输出10段PEQ
★每通道输入2000ms延时器，输出2000ms延时器
★输出每通道512 Tap FIR
★输入每通道语音激励功能（摄像跟踪），支持带PELCO-D、 PELCO-P、VISCA协议
摄像头控制
★60个预设记忆位置
★支持线控盒控制
★安卓APP网络控制
★支持存档加锁，隐藏设置参数，保证项目技术安全
★4路/16路dante可选
技术参数/Technical Parameters
1、DSP芯片：
信号处理：32-bit fixed/floating-point DSP 300MHz
音频系统延迟: < 2.8ms
数模转换:24-bit
2、模拟音频输入输出：
输入通道：8路平衡输入. Mic/line level
音频接口: 3.81 mm 凤凰插, 12-pin
输入阻抗: 11.5KΩ
最大输入电平：12dBu/Line, -7dBu/Mic
幻象电源：+48VDC, 6.5mA, 每通道配置
输出通道：8 路平衡输出, line level
输出阻抗：150Ω
3、音频指标：
频响曲线：20Hz-20kHz(+-0.5dB)/Line
20Hz-20kHz(+-1.5dB)/Mic
THD+N：-90dB(@12dBu,1kHz,A-wt)/Line
-86dB(@-7dBu,1kHz,A-wt)/Mic
信噪比：105dB(@12dBu,1kHz,A-wt)/Line
95dB(@-7dBu,1kHz,A-wt)/Mic
4、连接和显示：
USB：Micro-B type, 免驱
RS232：Serial port communication串口通信
TCP/IP网口：RJ-45
指示灯：Power, Link, +48V,输入输出音频信号
5、电气与物理参数
供电范围：AC100V---240V 50/60 Hz
尺寸：483mm*265mm*44.5mm
净重：3.4kg
工作温度：-20℃--60℃
