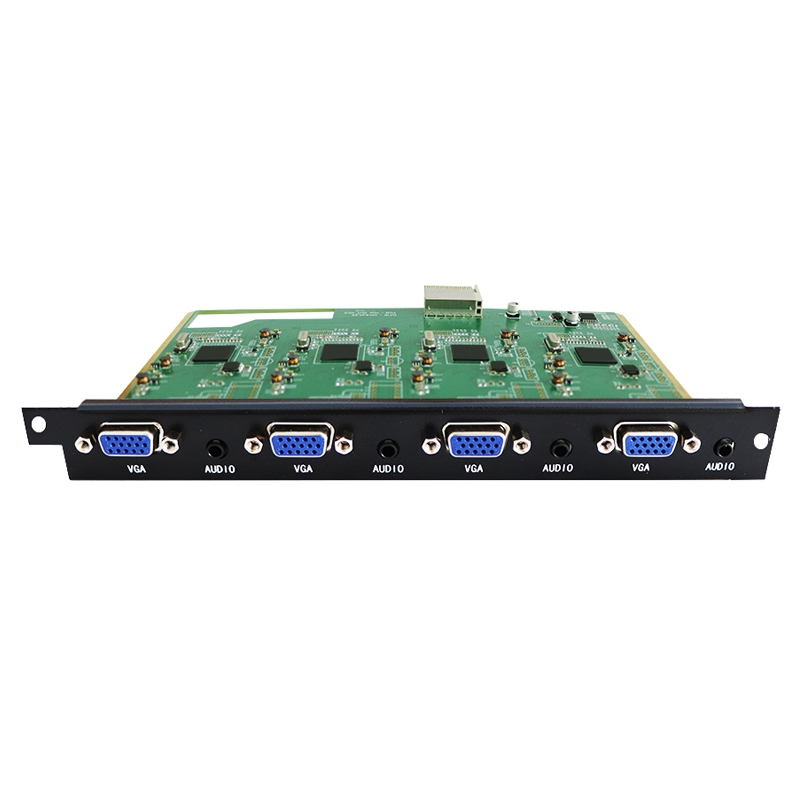

4路VGA输入板卡IN-VGA404
描述备注
VGA4高清输入板卡，配合数字高清混合矩阵主机使用，采用独立板卡设计，每块卡支持4路VGA信号输入，将VGA模拟视频信号转化成高性能的数字高清图像进行传输。产品性能
1、4路DB15接口输入；
2、可选择VGA，YPbPr任意一种信号输入；
3、支持3.5接口音频输入
4、输入最大支持分辨率:HDPC: 1920x1200P@60_24bit；HDTV：1920x1080P@60_36bit。倍线输出可设置分辨率最大可达1920x1080P@60Hz
5、支持4路VGA输入板卡，采用VGA转色差传输方式，配合数字高清混插矩阵主机使用；
详情内容
产品描述：VGA4高清输入板卡，配合数字高清混合矩阵主机使用，采用独立板卡设计，每块卡支持4路VGA信号输入，将VGA模拟视频信号转化成高性能的数字高清图像进行传输。
产品性能
1、4路DB15接口输入；
2、可选择VGA，YPbPr任意一种信号输入；
3、支持3.5接口音频输入
4、输入最大支持分辨率:HDPC: 1920x1200P@60_24bit；HDTV：1920x1080P@60_36bit。倍线输出可设置分辨率最大可达1920x1080P@60Hz
5、支持4路VGA输入板卡，采用VGA转色差传输方式，配合数字高清混插矩阵主机使用；
6、采用独立板卡设计，每块卡支持4路YPBPR信号输入，将YPbPr模拟视频信号转化成高性能的数字高清图像进行传输；
7、独立的视频切换输入，模块化结构设计，支持插拔模块，安装简单，即插即用；
8、支持由VGA模拟信号，倍频成数字高清信号输入；
9、支持1920x1200以下常用分辨率图像信号；
10、卡片式结构，即插即用，无需任何设置；
技术参数VGA输入板卡
1、带宽：500MHz（-3dB）满载；
2、支持最大分辨率：1920×1200；
3、微分相位I/0S：<1.28度，3.58MHz；微分相位误差：0.1度，3.58-4.43MHz；
4、最大传播延时：5nS（±1nS）；频率响应：少于±0.1dB-30MHz；
5、切换速度：≤180ns（输入视不同的分辨率及信号格式速度有所不同）；
6、信号类型：4×VGA信号；
7、输入格式：支持模拟视频信号（VGA/UXGA），RGBHV，RGsB，YPbPr；
8、连接器：三排15孔（VGA母头）；
9、带宽:350MHz @ -3dB
10、微分相位误差:0.1°,3.58-4.43 MHz
11、微分增益误差时:0.1% , 3.58-4.43 MHz
12、信号强度:0.63V p-p 到 0.9 V p-p
13、最小/最大电平:RGB信号:0V/1.0V HV信号：0V/5.0V
14、阻抗：75Ω；
15、回波损耗：-30Db@5MHz；
16、最大直流偏置误差：15mV；
17、功耗：满载〈8W；
18、温度：-20℃～65℃。
