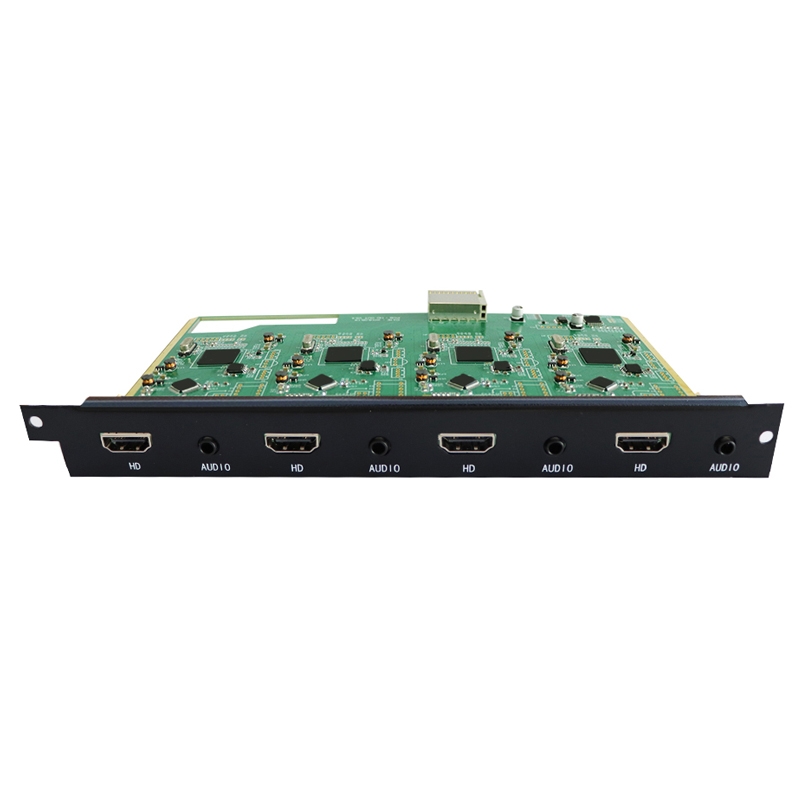

4路HDMI输出板卡OUT-HDMI404
描述备注
专门专门针对市场为智能高清无缝混插矩阵切换器而设计，支持4路HDMI音视频信号输出，支持数字高清1080P信号，高集成板卡式设计，可根据需要任意选配板卡数量，为应用以及维护带来极大的方便。功能特点
1、支持4路HDMI-A母接口和3.5mm音频座
2、有信号时，自动LED灯亮起，方便查看信号是否断与清晰
3、支持快速无缝切换，无闪烁，无黑屏；
4、支持断电现场切换记忆保护功能，特有ESD静电保护功能；
5、支持模拟音频与HDMI内嵌音频同时输出；
6、支持EDID自动读取后端显示屏功能
详情内容
产品描述专门专门针对市场为智能高清无缝混插矩阵切换器而设计，支持4路HDMI音视频信号输出，支持数字高清1080P信号，高集成板卡式设计，可根据需要任意选配板卡数量，为应用以及维护带来极大的方便。
功能特点
1、支持4路HDMI-A母接口和3.5mm音频座
2、有信号时，自动LED灯亮起，方便查看信号是否断与清晰
3、支持快速无缝切换，无闪烁，无黑屏；
4、支持断电现场切换记忆保护功能，特有ESD静电保护功能；
5、支持模拟音频与HDMI内嵌音频同时输出；
6、支持EDID自动读取后端显示屏功能
7、兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
8、支持 HDCP（High -bandwidth Digital Content Protection）高带宽数字内容保护技术；
9、支持智能EDID计算功能：能实时自动计算任意个输出端显示器的EDID信息的交集，合集
10、卡片式结构，即插即用，无需任何设置；
11、最大支持分辨率:HDPC: 1920x1200P@60_24bit；
12、HDTV: 1920x1080P@60_36bit；
13、独立的视频切换输出，模块化结构设计，支持插拔模块，安装简单，即插即用；
14、支持信号时序重整，完美显示1920×1080P高清图像；
15、支持HDCP，兼容DVI信号；
16、支持3D,和全高清1920X1080p@60Hz及以下分辨率；
17、HDMI输出卡，都带独立音频环出；
18、HDMI输出信号的音频解码（双声道）；
19、支持HDCP加密；
20、点对点硬件无压缩实时转换；
21、 输出板卡具有防插错功能；
技术参数HDMI输出板卡
1、信号类型：4×HDMI高清信号；
2、接口协议：支持HDMI1.3a协议，HDCP1.3协议, DVI1.0协议。
3、带宽：1.65GHz（-3Db）满载；数据传输率：2.25GBits；
4、最大支持分辨率：Normal-PC：1600x1200@60_24bit；
5、最大支持分辨率：HDPC：1920x1200P@60_24bit；
6、最大支持分辨率：HDTV：1920x1080P@60_36bit；
7、协议：完全兼容HDMI1.3b输入规格,并向下兼容DVI-D等,支持HDCP；
8、最大传输延时：5nS（±1nS）；
9、切换速度：150ns；
10、信号类型：HDMI1.3规范中的HDMI-A全数字T.M.D.S.信号；
11、微分相位：0.05o（RL=150Ω）；
12、微分增益：0.05%（RL=150Ω）。
13、像素带宽：165MHz, 全数字
14、接口带宽：6.75Gbp,全数字
15、最大支持分辨：Normal-PC： 1600x1200@60_24bit；HDPC: 1920x1200P@ 60_24bit；HDTV：1920x1080P@60_36bit
16、位时钟抖动(Clock Jitter)：<0.15 Tbit
17、位上升时间(Risetime )：<0.3Tbit (20%--80%)
18、位下降时间(Falltime)：<0.3Tbit (20%--80%)
19、线缆长度：支持输出线缆均衡技术,最长可达45米的输入线缆长度；
20、EDID管理：支持拷贝输出端口EDID；
21、HDCP加密：支持；
22、最小电平：0.5Vp-p；最大电平：1.0Vp-p；
23、差分阻抗：100Ω；回波损耗：-30Db@5MHz；
24、最大直流偏置误差：15mV。
