会议中控矩阵系列

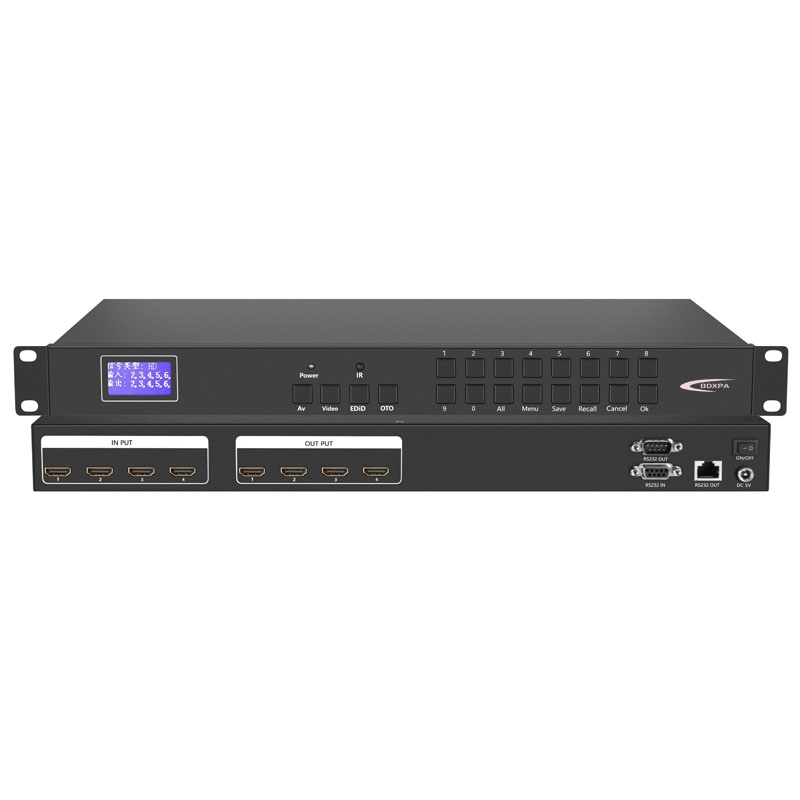

HDMI0404 4进4出HDMI高清矩阵切换器

描述备注

高清HDMI矩阵一体式，可兼容支持480p，720p，1080i，1080p分辨率，可在此信号模式下使信号传输衰减降至最低，提供良好的高清晰表现表现，保证了图像信号能高保真地输出。具有RS-232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。
产品描述
1、支持HDMI 4路输入、4路输出；
2、128*64显示屏幕，支持开机logo在线上传更改；
3、支持智能EDID管理，同时支持EDID在线擦写和波特率管理；
4、接口带宽12.75Gbps，支持1920X1080@60P的分辨率；

详情内容

产品描述：
高清HDMI矩阵一体式，可兼容支持480p，720p，1080i，1080p分辨率，可在此信号模式下使信号传输衰减降至最低，提供良好的高清晰表现表现，保证了图像信号能高保真地输出。具有RS-232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。
产品描述
1、支持HDMI 4路输入、4路输出；
2、128*64显示屏幕，支持开机logo在线上传更改；
3、支持智能EDID管理，同时支持EDID在线擦写和波特率管理；
4、接口带宽12.75Gbps，支持1920X1080@60P的分辨率；
5、全数字信号系统，信号传输过程中无衰减；
6、支持多种控制方式，前面板按键控制、RS-232、红外遥控等，红外和以太网控制为选配；
7、模块化、现场可升级和热插拔设计。HDMI数字矩阵提供了出色的灵活性、可扩展性和经济性；
8、带有中文英文可选屏幕；
9、系统抗干扰能力强，稳定性好；
10、具有掉电记忆功能带有断电现场保护、LCD液晶显示等功能；
11、信号长距离传输失真补偿技术；
技术参数
1、带宽(速率)：12.75Gbps满载
2、亮色度干扰：-55dB@5Mhz
3、微分相位：0.05o(RL=150Ω)
4、微分增益：0.05%(RL=150Ω)
5、最大传播延时：5ns(±1ns)
6、切换速度：≤100ns
信号接口：
1、信号类型：HDTV 高清信号
2、信号接口：HDMI (A型19针母头)
3、信号版本：HDMI1.3
4、最小电平：0.5Vp-p
5、最大电平：1.0Vp-p
6、阻抗：75Ω
7、回波损耗：-30db@5MHz
控制类型：
1、控制方式：面板、遥控、软件
2、面板按键：触点
3、控制接口:RS-232(DB9)
产品规格:
1、电源：100VAC ~ 240VAC, 50/60 Hz
2、存储环境温度：-20°C ~ +60°C
3、工作温度：0℃-50℃
4、相对环境湿度：5%~ 75%
5、尺寸：标准机架式1U
