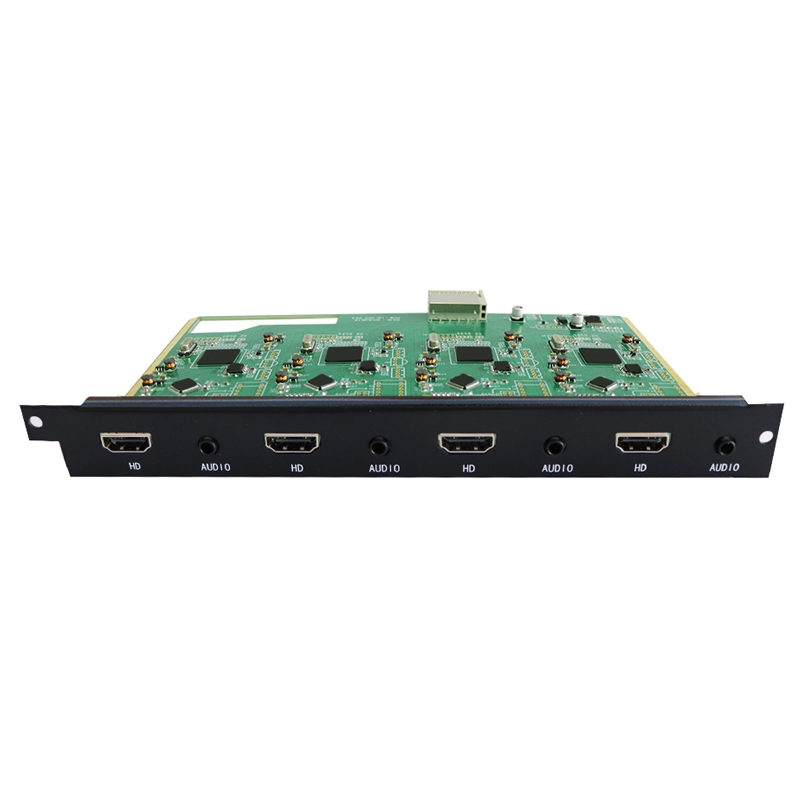

4路HDMI输入板卡IN-HDMI404
描述备注
1、支持4路HDMI-A母接口和3.5mm音频座；2、HDMI支持4K分辨率输入，HDMI支持4K分辨率输入，支持蓝光机
3、有信号时，自动LED灯亮起，方便查看信号是否断与清晰
4、支持快速无缝切换，无闪烁，无黑屏；
5、支持断电现场切换记忆保护功能，特有ESD静电保护功能；
6、支持模拟音频与HDMI内嵌音频选择输入；
7、兼容HDMI1.3a的标准，HDCP1.3协议，DVI1.0协议；
详情内容
功能特点1、支持4路HDMI-A母接口和3.5mm音频座；
2、HDMI支持4K分辨率输入，HDMI支持4K分辨率输入，支持蓝光机
3、有信号时，自动LED灯亮起，方便查看信号是否断与清晰
4、支持快速无缝切换，无闪烁，无黑屏；
5、支持断电现场切换记忆保护功能，特有ESD静电保护功能；
6、支持模拟音频与HDMI内嵌音频选择输入；
7、兼容HDMI1.3a的标准，HDCP1.3协议，DVI1.0协议；
8、最大支持分辨率：3840x2160P@60；
9、支持热插拔，即插即用，极其方便。
10、支持4路HDMI信号高清输入板卡
11、采用独立板卡设计，每块卡支持4路HDMI信号输入，低成本、高性能的灵活应用，支持3840×2160@60Hz的数字高清图像传输；
12、4路HDMI-A母接口输入；
13、输入最长距离达30M；
14、支持EDID编辑功能；
15、兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议；
16、支持 HDCP（High -bandwidth Digital Content Protection）高带宽数字内容保护技术；
17、卡片式结构，即插即用，无需任何设置；
18、最大支持分辨率:HDPC: 3840x2160P@60_24bit；
19、HDTV: 3840x2160P@60_36bit；
20、独立的视频切换输入，模块化结构设计，支持插拔模块，安装简单，即插即用；
21、支持信号时序重整，完美显示3840×2160P高清图像；
22、支持HDCP，兼容DVI信号；
23、支持3D,和全高清3840x2160Pp@60Hz及以下分辨率；
24、HDMI输入卡，都带独立音频环出；
25、HDMI输入信号的音频解码（双声道）；
26、支持HDCP加密；
27、点对点硬件无压缩实时转换；
28、输入板卡具有防插错功能；
技术参数HDMI输入板卡
1、信号类型：4×HDMI高清信号；
2、接口：Type-A型HDMI锁扣母头；
3、分辨率：支持3840x1200 60Hz,1080P；
4、线缆长度：支持输入线缆均衡技术,最长可达30米的输入线缆长度；
5、EDID管理：支持拷贝输入端口EDID；
6、HDCP加密：支持；
7、最小/最大电平：T.M.D.S 2.9V/3.3V
8、差分阻抗：100Ω；回波损耗：-30Db@5MHz；
9、最大直流偏置误差：15mV。
10、带宽：1.65GHz（-3Db）满载；数据传输率：2.25GBits；
11、最大支持分辨率：Normal-PC：3840x2160P@60Hz；
12、协议：完全兼容HDMI1.3b输入规格,并向下兼容DVI-D等,支持HDCP；
13、最大传输延时：5nS（±1nS）；
14、切换速度：150ns；
15、信号类型：HDMI1.3规范中的HDMI-A全数字T.M.D.S.信号；
16、微分相位：0.05o（RL=150Ω）；
17、微分增益：0.05%（RL=150Ω）。
