会议中控矩阵系列

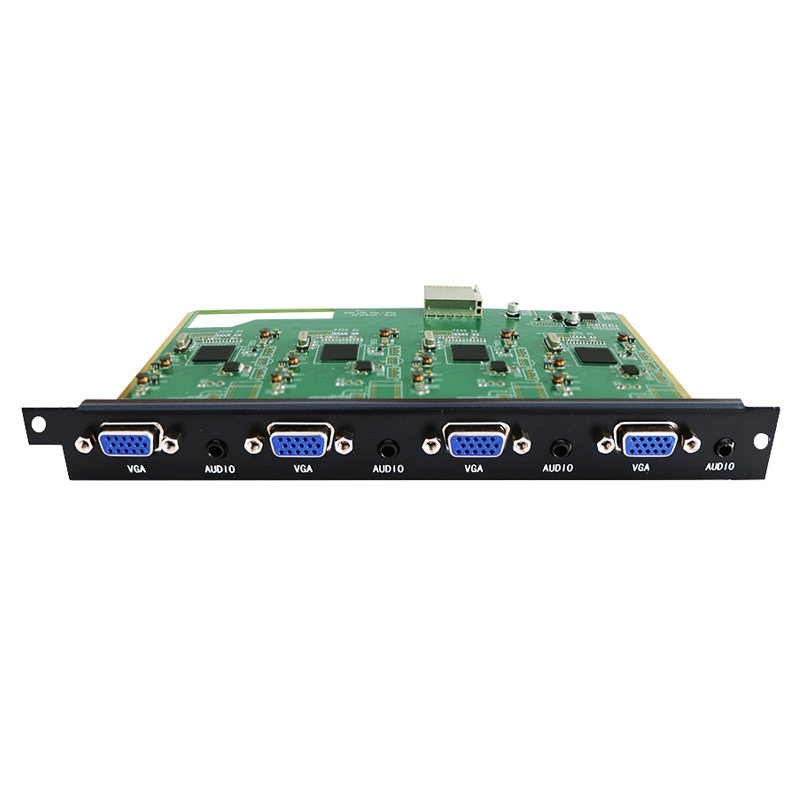

4路VGA输入出卡OUT-VGA404

描述备注

VGA4高清输出板卡，配合数字高清混合矩阵主机使用，采用独立板卡设计，每块卡支持4路VGA信号输出，将高性能的数字高清图像转成VGA模拟视频信号转化成进行传输。
产品性能
1、4路DB15接口输出；
2、可选择VGA，YPbPr任意一种信号输出；
3、支持3.5接口音频输出
4、输出倍线可设置分辨率最大可达1920x1080P@60Hz
5、采用独立板卡设计，每块卡支持4路YPBPR信号输出，将YPbPr模拟视频信号转化成高性能的数字高清图像进行传输；

详情内容

产品描述：
VGA4高清输出板卡，配合数字高清混合矩阵主机使用，采用独立板卡设计，每块卡支持4路VGA信号输出，将高性能的数字高清图像转成VGA模拟视频信号转化成进行传输。
产品性能
1、4路DB15接口输出；
2、可选择VGA，YPbPr任意一种信号输出；
3、支持3.5接口音频输出
4、输出倍线可设置分辨率最大可达1920x1080P@60Hz
5、采用独立板卡设计，每块卡支持4路YPBPR信号输出，将YPbPr模拟视频信号转化成高性能的数字高清图像进行传输；
6、独立的视频切换输出，模块化结构设计，支持插拔模块，安装简单，即插即用；
7、支持信号时序重整，完美显示1920×1080P高清图像；
8、支持由VGA模拟信号，倍频成数字高清信号输出；
9、支持1920x1200以下常用分辨率图像信号；
10、卡片式结构，即插即用，无需任何设置；
技术参数VGA输出板卡
1、带宽：500MHz（-3dB）满载；
2、支持最大分辨率：1920×1200；
3、微分相位I/0S：<1.28度，3.58MHz；微分相位误差：0.1度，3.58-4.43MHz；
4、最大传播延时：5nS（±1nS）；频率响应：少于±0.1dB-30MHz；
5、切换速度：≤180ns（输出视不同的分辨率及信号格式速度有所不同）；
6、信号类型：4×VGA信号；
7、输出格式：支持模拟视频信号（VGA/UXGA），RGBHV，RGsB，YPbPr；
8、连接器：三排15孔（VGA母头）；
9、最小电平：0.5Vp-p；最小电平：0.5Vp-p；
10、阻抗：75Ω；回波损耗：-30Db@5MHz；
11、最大直流偏置误差：15mV；
12、功耗：满载〈8W；
13、温度：-20℃～65℃。
